液壓分離式彎排機可分為:手動液壓彎排機和電動液壓彎排機是一種新型的彎制鋁排,銅排的新額工具,它具有結構合理,操作方便,使用安全。 若要同時沖孔或切排可選:電動液壓切排機、液壓沖孔機
一、液壓彎排機的結 構

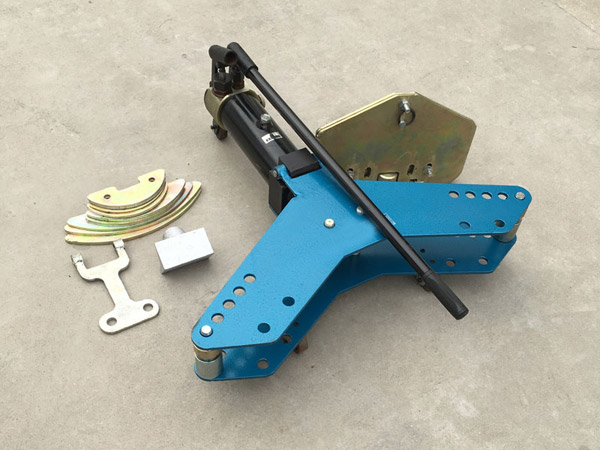

由手動泵(電動泵)(16),高壓;輸油管(13),快速接頭(2), 工作缸 (1),彎排部件(包括上、下花板,夾板模頭,直角模頭,輥柱, R模板等)組成。
二、液壓彎排機的用 途
彎排機主要適用于供電局,變電所以及廣大電力行按裝電力線路的鋁排或銅排的彎制和修理。

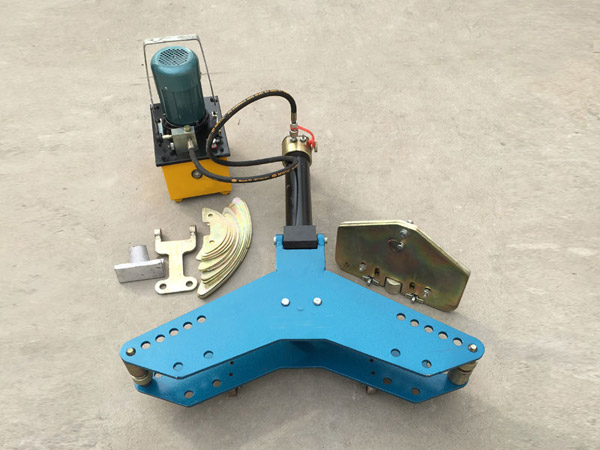

DWP電動液壓彎排機技術參數:
型號 | SWP-10A | SWP-12A |
彎曲角度a | л/2≤a<л | л/2≤a<л |
彎排半徑mm | 2.5倍的排寬 | 2.5倍的排寬 |
彎排厚度mm | 4 5 6 8 10 | 4 5 6 8 10 12 |
彎排寬度mm | 40 50 60 80 100 | 40 50 60 80 100 120 |
最大壓力Mpa | 45 | 50 |
最大行程mm | 250 | 320 |
液壓油牌號 | N15 | N15 |
表中參數可能因?yàn)楦牧级兏,恕不另行通知?/td> |
型號 | DWP-10A | DWP-12A |
彎曲角度a | л/2≤a<л | л/2≤a<л |
彎排半徑mm | 2.5倍的排寬 | 2.5倍的排寬 |
彎排厚度mm | 4 5 6 8 10 | 4 5 6 8 10 12 |
彎排寬度mm | 40 50 60 80 100 | 40 50 60 80 100 120 |
最大壓力Mpa | 45 | 50 |
最大行程mm | 250 | 320 |
液壓油牌號 | N15 | N15 |
表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/td> |

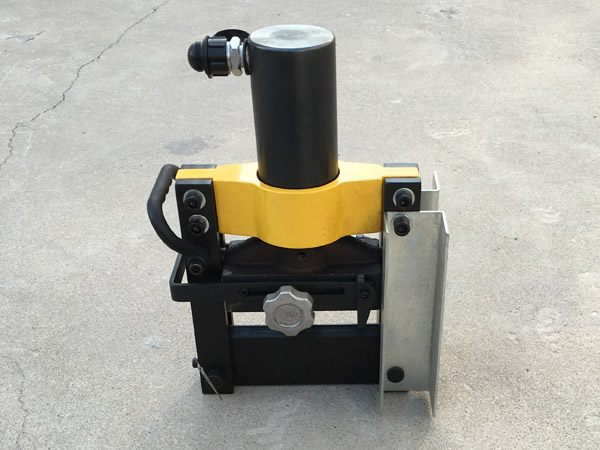

CB彎排機具
型號 | CB-150 | CB-200 |
出力(T) | 16 | 20 |
最大寬度 | 150 | 200 |
最大厚度 | 10 | 12 |
外形尺寸 | 400*190*290 | 400*200*290 |
重量(Kg) | 23 | 28 |
三、液壓彎排機的使用方法及注意事項
1、使用方法 :
a、先將工作油缸伸進方檔塊孔內,將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲,然后,將壓高管端 部快速接頭活動部外套向后拉,并套在工作油缸接頭上手放松,活動部份恢復到原位即自行扣上,再將泵體上的放油螺釘旋緊即可工作,同樣,當工作完后將放油螺釘放松,工作缸就會自動回縮。
b、平彎時打開上花扳將夾板模頭部裝進工作油缸頭,根據所彎排的厚度,R,選擇R模板與鋁排或銅排一起放進夾板模頭中,然后壓緊夾板,將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度,并且放入相應的尺寸孔中,再將上花板蓋上,把所彎鋁排或銅排頂入槽中,但排須伸出輥柱100mm以上,如如果超過200mm以上,可接長頂桿—頭套進工作油缸頭部,另一頭裝進夾板模頭仍可操作。
c、立彎時,打開上花板,將直角模頭裝進工作油缸頭部,在下花扳孔插上兩只22的銷子,再將上花板蓋上,鋁排或銅排放在銷子與直角模頭之間即可工作,所彎兩直角間最小距離為40mm,已彎R排如再要立彎時,打開上花板把聯桿板(10)套在T字形接頭中插入12的長螺栓,聯桿板套入二只22的銷子即可工作。
d、 凡是按照標準的排寬x2.5的彎曲半徑R以及彎曲角度d>90度的彎曲條件下,可以回彈角度。
e、輥柱有五條槽,分二端使用,一端的位置線以下花板到槽下口為64mm,如用另一端要調頭使用。
f、油泵內需加油內,可卸下油泵的尾端橡膠蓋(14)再旋去M8六角螺釘,露出裝油管即可加油。
g、銅排要回火才能使用。
h、 R100、R125、R150、彎8mm排用2塊4mm板合用, 彎6mm用5mmR板代。
J、電動泵請參照電動泵使用說明書。
2、注意事項,
a、使用時如出現空打現象,可先旋松泵體上的放油螺訂,
將泵垂直起來頭向下空打幾下,然后而旋緊放油螺釘,即可繼續使用。
b、在有載荷時切忌將快速接頭卸下。
c、本機是用油為介質,要做好油及本機的清潔保養工作,以免淤塞或漏油,影響使用效果。
