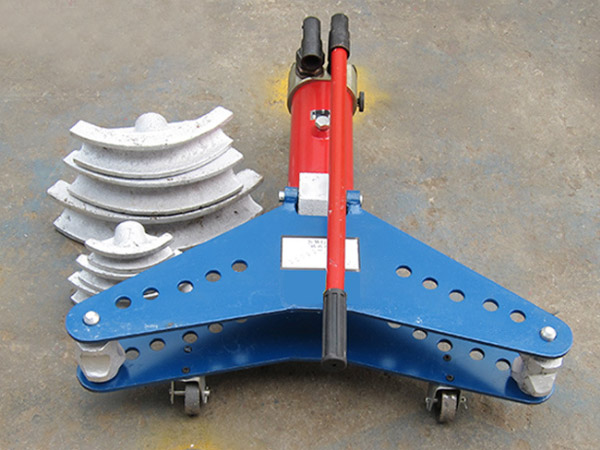

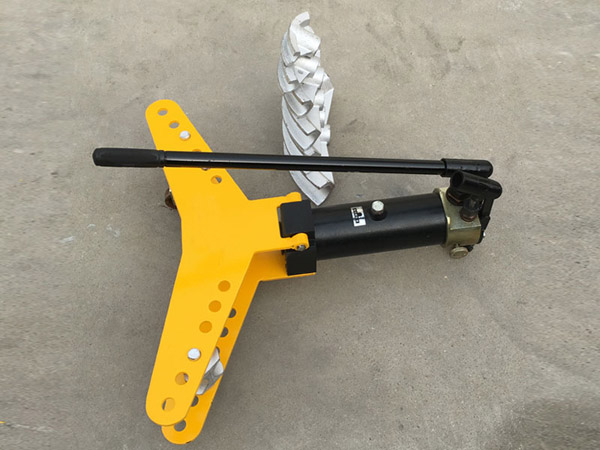

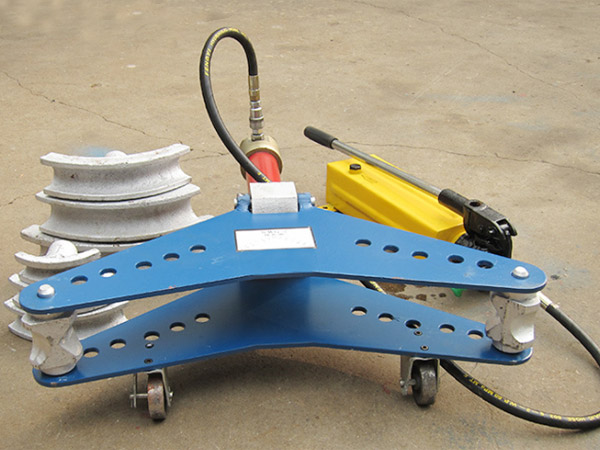

SWG-1A、SWG-2A、SWG-3B、SWG-4D、SWG-5D手動液壓彎管機,是一種依靠油壓進行冷彎作業(yè)的液壓工具,具有設計先進合理、結構緊湊、操作簡單、維修方便等特點。為建筑、化工、水暖、石油、煤炭等單位提供了理想的彎管工具。
SWG手動液壓彎管機(是液壓彎管機的一種)
若需要大壁厚,大管徑的請選擇 WYQ電動液壓彎管機(22-159mm)
若需要手動、電動一體的彎管機,請選擇SDW手、電兩用彎管機(22-114mm)
若需要小壁厚,小管徑的請選擇 SWG-22B手動彎管機(8-22mm)
或SWG-25手動彎管機(10-25mm)
技術參數(shù):
型號 | SWG-1A | SWG-2A | SWG-3B | SWG-4D | SWG-5D |
壓力(MPa) | 40 | 44 | 59 | 62 | 62 |
工作行程(mm) | 170 | 250 | 320 | 420 | 420 |
彎管角度 | π/2≤α<π | π/2≤α<π | π/2≤α<π | π/2≤α<π | π/2≤α<π |
曲率半徑 | 4D | 4D | 4D | 4D | 4D |
彎管外徑(mm) | 13-34 | 21.3-60 | 21.3-88.5 | 21.3-108 | 21.3-114 |
彎管壁厚(mm) | 2-3.5 | 2.75-3.5 | 2.75-4.0 | 2.75-4.5 | 2.75-5.0 |
管子外徑(直徑φ)× 壁厚(mm) |
13×2 16×2.25 19×2.5 22×2.75 28×3 34×3.5 |
21.3×2.75 26.7×2.75 33.5×3.25 42 ×3.25 48×3.5 60×3.5 |
21.3×2.75 26.7×2.75 33.5×3.25 42 ×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0 |
21.3×2.75 26.7×2.75 33.5×3.25 42 ×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0 108×4.5 |
21.3×2.75 26.7×2.75 33.5×3.25 42 ×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0 108×4.5 114×5.0 |
整機重量(KG) | 22 | 60 | 130 | 190 | 190 |
外形尺寸(CM) | 50*30*15 | 76×38×23 | 96×42×28 | 122×48×29 | 142×52×29 |
