一、用途
ZJ20系列齒輪加熱器,主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱,使之膨脹,以滿足過盈裝配或拆卸的需要。
有很多軸承是在安裝過程中損壞的,加熱方法不當是重要原因之一。如采用燒焊工具加熱,會造成軸承變形;采用爐火加熱,軸承兩面受熱不勻;采用油浴加熱,會因油質不潔而使軸承污染,噪聲增大;采用烤箱加熱,太費時間。至于敲打安裝,軸承更易受損。
使用感應加熱器,其優點是:
*省錢 節電90%,節油90%,節約廠房占地面積70%;
*省時 工作效率提高4倍以上,操作人員減少80%;
*可靠 加熱均勻,清潔,有利于提高裝置質量;
避免事故:相對以往火烤等原始加熱方式,更加避免事故發生;
環境保護:相對于以往火烤等原始加熱方式,無油氣,煙煙污染空氣,有利于綠色工作環境和保護工作人員的身體健康。

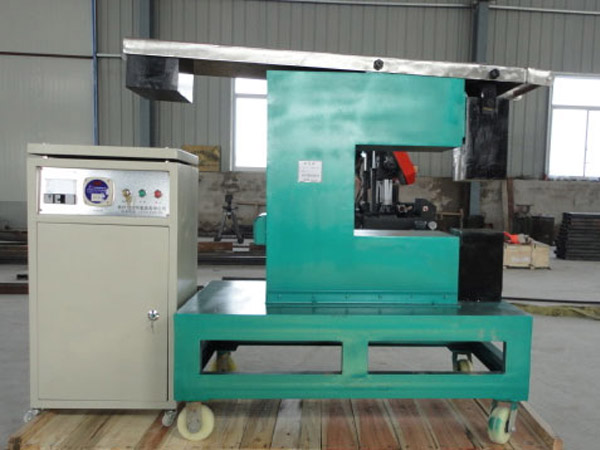

ZJ20K系列齒輪快速加熱器:
技術參數 | ZJ20K-1 | ZJ20K-2 | ZJ20K-3 | ZJ20K-4 | ZJ20K-5 | ZJ20K-6 | ZJ20K-7 | ZJ20K-8 | |
額定功率(KVA) | 3.8 | 5.5 | 9.5 | 11.5 | 22 | 34 | 41.5 | 60 | |
額定電壓(V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
額定電流(A) | 10 | 15 | 25 | 30 | 60 | 85 | 95 | 105 | |
加 熱 工 件 |
內徑 | 10-25 | 10-40 | 10-70 | 10-90 | 30-110 | 30-110 | 30-120 | 70-120 |
外徑 | 70 | 80 | 100 | 120 | 300 | 450 | 600 | 800 | |
寬度 | 30 | 35 | 35 | 50 | 150 | 170 | 180 | 200 | |
工件重量 | 50 | 50 | 80 | 100 | 180 | 200 | 250 | 300 | |
加熱桿 | 70 | 70 | 80 | 80 | 120 | 120 | 120 | 140 | |
機器重量(Kg) | 80 | 90 | 100 | 180 | 250 | 260 | 350 | 500 | |
安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平,前后垂直方向允許向后傾斜不大于3度。
2、安裝完成后,在使用前須按電氣原理圖復 核,接線是否有誤。
3、正確無誤后,合上開關,接通電源,此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面,輕輕向下移動,使之與工件吻合(若工件厚度尺寸不變,可調節主機后杠桿橋下面的定位螺釘,使軛鐵與工件保持2mm的間距,以方便連續操作)。至此,調試結束,可投入使用。
