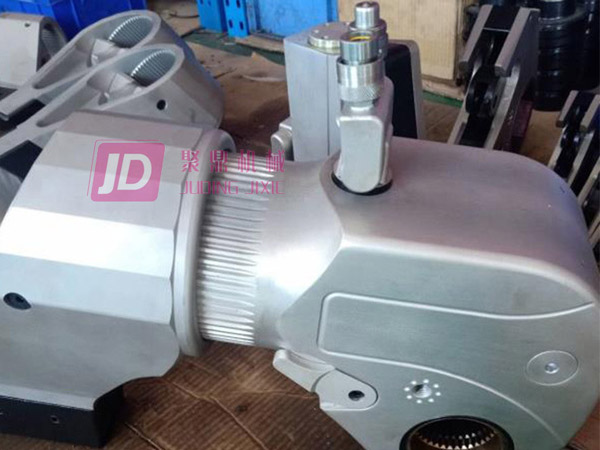

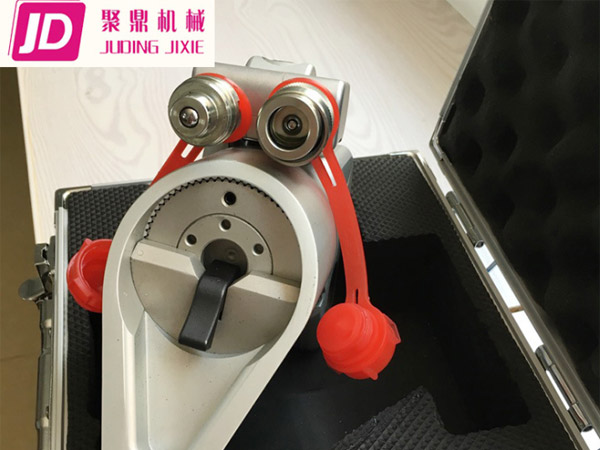

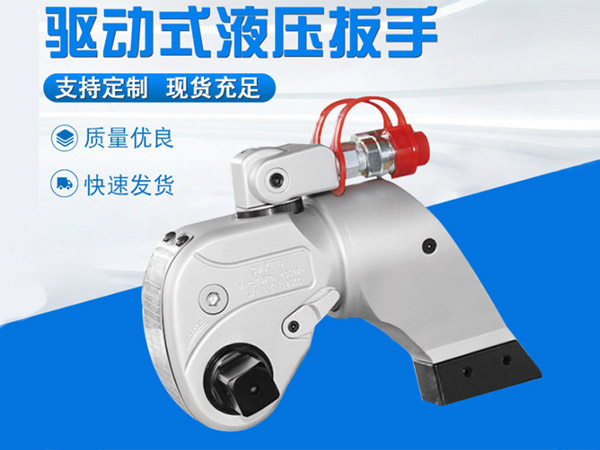

一、產品描述
液壓扭矩扳手采用鋁鈦合金及高強度合金材料制造,為手動控制,雙作用的液壓設計,可以鎖緊及松開螺栓連接,廣泛適用于大力矩螺栓拆卸和鎖緊,扭矩精確可調,誤差不超過±3%。

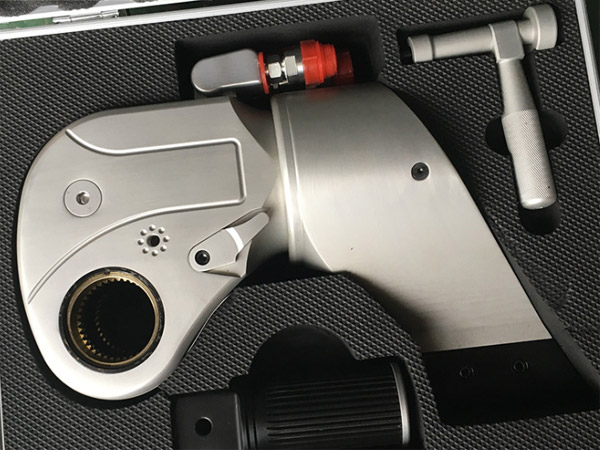

驅動液壓扭矩扳手由:

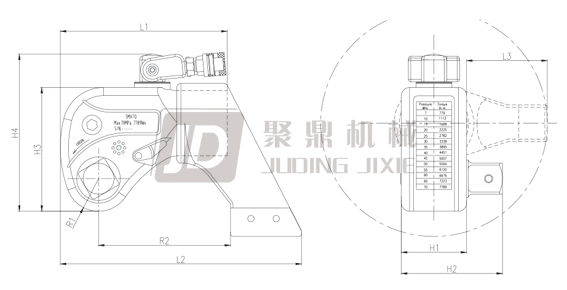

二、MXTD鋁鈦合金驅動液壓扭矩扳手技術參數:
規格型號 | 1MXTD | 3MXTD | 5MXTD | 8MXTD | 10MXTD | 15MXTD | 20MXTD | 25MXTD | 35MXTD | 45MXTD |
最小扭矩(Nm) | 185 | 436 | 779 | 1072 | 1553 | 2050 | 2617 | 3493 | 4963 | 5912 |
最大扭矩(Nm) | 1852 | 4364 | 7789 | 10715 | 15528 | 20501 | 26171 | 34928 | 49627 | 59123 |
重量 | 2.7 | 4.8 | 8.8 | 12 | 14.5 | 19 | 25 | 37.5 | 44 | 63 |
L1 | 138 | 168 | 207 | 226 | 250 | 281 | 304 | 331 | 390 | 412 |
L2 | 194 | 244 | 296 | 326 | 366 | 402 | 442 | 483 | 558 | 570 |
L3 | 63 | 79 | 99 | 110 | 120 | 132 | 146 | 158 | 177 | 188 |
H1 | 50 | 70 | 80 | 90 | 100 | 112 | 120 | 138 | 150 | 163 |
H2 | 73 | 99 | 124 | 133 | 143 | 165 | 183 | 202 | 219 | 229 |
H3 | 96 | 125 | 152 | 170 | 186 | 208 | 226 | 250 | 282 | 288 |
H4 | 140 | 165 | 193 | 211 | 227 | 249 | 267 | 291 | 323 | 332 |
R1 | 26 | 34 | 40 | 46 | 50 | 56 | 60 | 66 | 77 | 80 |
R2 | 107 | 132 | 162 | 178 | 199 | 218 | 240 | 260 | 298 | 303 |
驅動方軸 | 3/4″ | 1″ | ?1-1/2″ | 1-1/2″ | 1-1/2″ | 2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ |
三、警告事項
警告--為避免人身傷害及可能的設備損傷,要確保每一個液壓元件能夠承受70MPa的工作壓力。
警告--不要超過設備的額定負荷。盡量減少超載的危險;在系統中使用壓力表以顯示操作負載。壓力表是系統內發生情況的窗口。使用液壓扳手時不得超過其允許的扭矩。
警告--若零件損壞,盡量用本公司原廠零件替換。
注意--避免損壞液壓油管。使用中應該避免液壓油管嚴重彎曲和纏繞。使用彎曲或纏繞的油管將產生過大的背壓。嚴重彎曲和纏繞使油管內部損壞,從而過早報廢。不要將重物掉到或壓到油管上。嚴重沖擊可引起油管內部金屬線損壞,加壓時被損壞的油管可能破裂。嚴禁用液壓油管拖拉及吊拿其他液壓部件(如:泵、液壓扳手、閥等)。
警告--為避免損壞設備及人身傷害,不得拆掉扳手上的護板,不得改動扳手及附件。
注意--不正確的連接會導致故障及危險。連接前應保持快速接頭清潔,使用后旋上防塵帽。
注意--不得使用破舊的套筒和插頭。不得用公制套筒扭英制的螺母和螺栓,反之亦然。
使用本公司原廠的高性能的套筒。
注:擰緊螺母的力是正常Nm,拆卸螺母的力是擰緊螺母力的1.5倍。
購買扳手時請?zhí)峁郝菟ǖ燃壓吐菽缸畲髮叧叽。選用手動油泵還是電動油泵。
