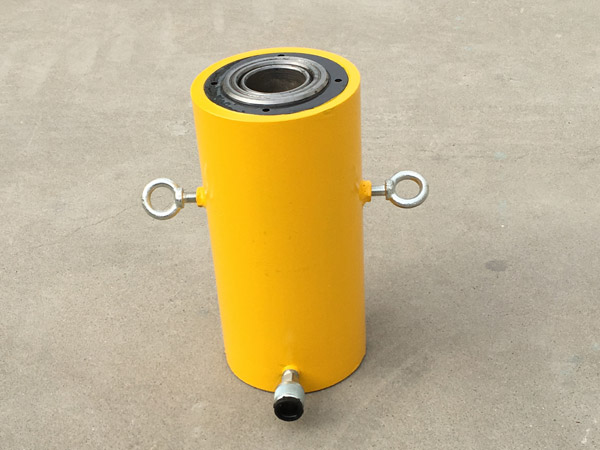

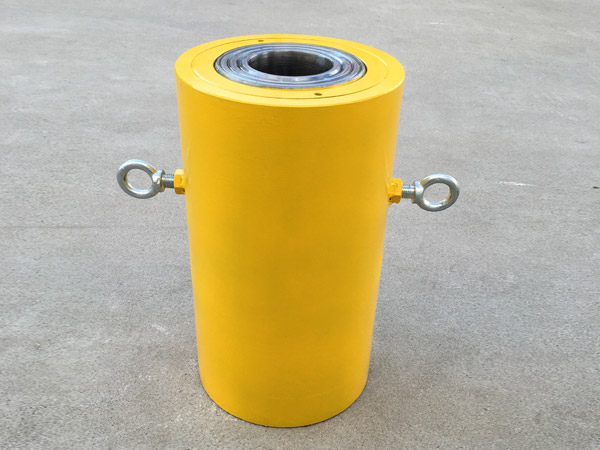

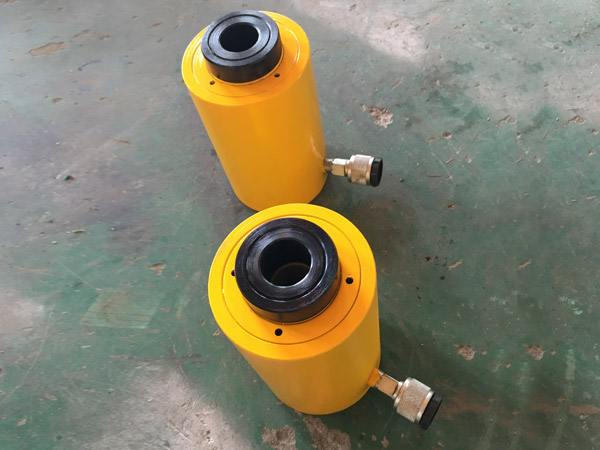

一、RCH空心千斤頂:本頂不但具有普通千斤頂?shù)囊磺泄δ,而且具有拉伸功能,并供鋼纜、電纜、軸類通過使用。
二、空心千斤頂(穿心式千斤頂/穿心千斤頂)參數說明 :表中參數可能因為改良而變更,恕不另行通知。
如要求空心頂行程較長,請選用 RRH雙作用空心千斤頂
型號 | 承載能力 T |
行程 H mm |
本體高度A mm |
伸展高度B mm |
油缸外徑D mm |
油缸內徑E mm |
中心孔徑Y(jié) mm |
重量 KG |
RCH-120 | 12 | 8 | 56 | 63 | 83 | 63 | 19.6 | 1.5 |
RCH-121 | 41 | 121 | 162 | 83 | 63 | 19.6 | 2.8 | |
RCH-123 | 76 | 184 | 260 | 83 | 63 | 19 | 4.4 | |
RCH-202 | 20 | 51 | 162 | 213 | 102 | 80 | 26.9 | 7.7 |
RCH-206 | 155 | 306 | 461 | 102 | 80 | 26.9 | 14.1 | |
RCH-302 | 30 | 63 | 179 | 242 | 114 | 90 | 33.3 | 10.9 |
RCH-306 | 156 | 330 | 486 | 114 | 90 | 33.3 | 21.8 | |
RCH-603 | 60 | 76 | 248 | 324 | 159 | 130 | 53.8 | 28.1 |
RCH-606 | 152 | 324 | 476 | 159 | 130 | 53.8 | 35.4 | |
RCH-1003 | 100 | 76 | 254 | 330 | 219 | 180 | 79 | 59.9 |
我公司可制造非標準千斤頂及各種規格油缸。歡迎來電咨詢15261003055
三、空心千斤頂(穿心式千斤頂/穿心千斤頂)使用方法
1、 使用前要檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還要考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。

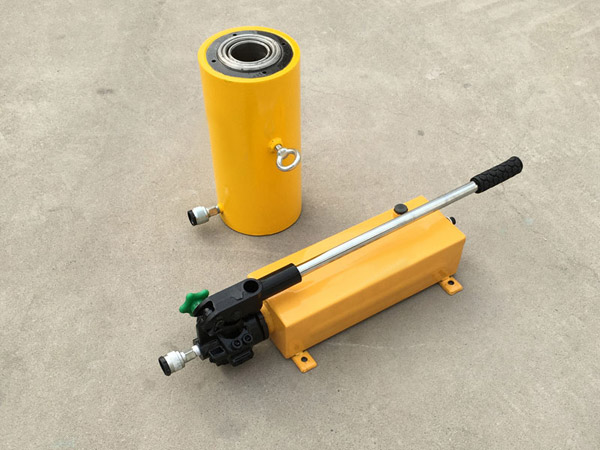

8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、空心千斤頂(穿心式千斤頂/穿心千斤頂)注意事項
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,要做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r,每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
