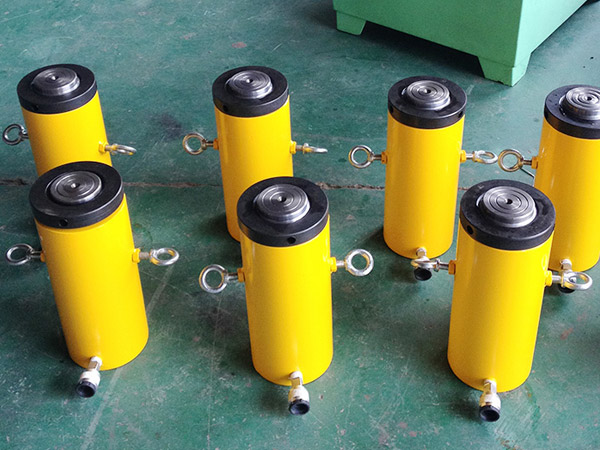

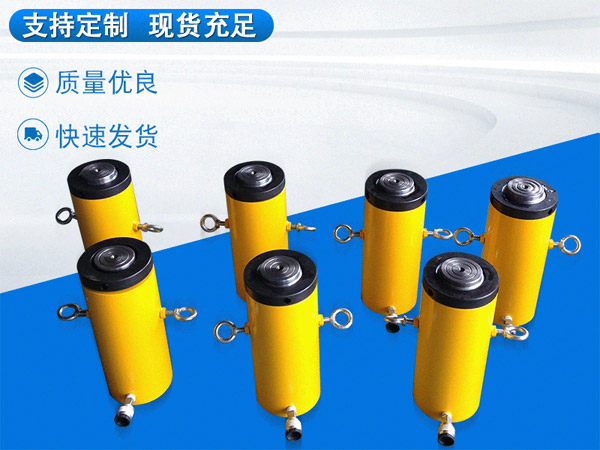

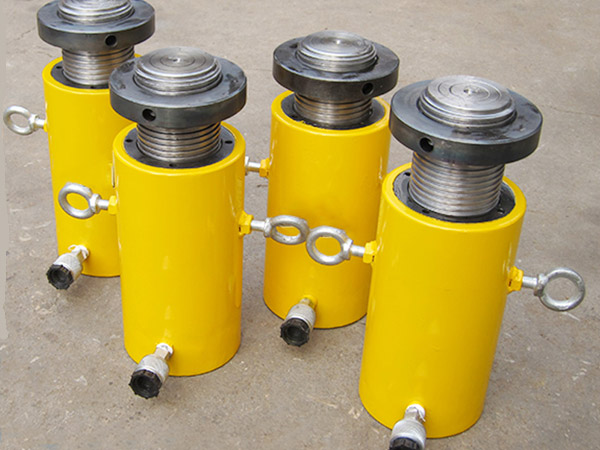

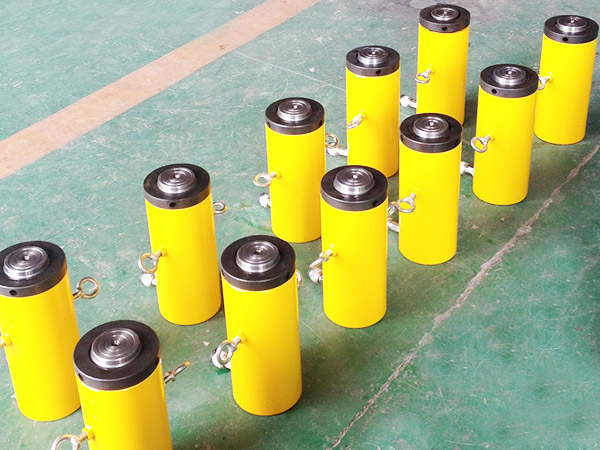

一、自鎖式千斤頂(自鎖千斤頂)用途
自鎖式千斤頂主要用于需長時間支撐重物的地方,它可在除去油壓時仍可支持重物,而且安全可靠。可用于水下,單作用,負載回縮,螺母自鎖使負載更安全,特別在大型工程中,是易操作控制和液壓千斤頂,設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤頂以利于安全操作。該裝置的連接,采用的是高壓膠管和螺紋接頭連接,具有使用快捷,并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、自鎖式千斤頂(自鎖千斤頂)基本參數 :表中參數可能因為改良而變更,恕不另行通知。
型號 | 噸位 T |
行程 B-Amm |
本體高度 Amm |
伸展高度 Bmm |
外徑 mm |
油缸直徑 mm |
活塞桿直徑 mm |
重量 kg |
CLL50-50 | 50 | 50 | 164 | 214 | 127 | 100 | 70 | 16 |
CLL50-100 | 100 | 214 | 314 | 21 | ||||
CLL50-150 | 150 | 264 | 414 | 26 | ||||
CLL50-200 | 200 | 314 | 514 | 31 | ||||
CLL50-250 | 250 | 364 | 614 | 36 | ||||
CLL50-300 | 300 | 414 | 714 | 41 | ||||
CLL100-50 | 100 | 50 | 187 | 237 | 180 | 140 | 100 | 31 |
CLL100-100 | 100 | 237 | 337 | 39 | ||||
CLL100-150 | 150 | 287 | 437 | 48 | ||||
CLL100-200 | 200 | 337 | 537 | 57 | ||||
CLL100-250 | 250 | 387 | 637 | 65 | ||||
CLL100-300 | 300 | 437 | 737 | 74 | ||||
CLL150-50 | 150 | 50 | 165 | 215 | 219 | 170 | 125 | 53 |
CLL150-100 | 100 | 215 | 315 | 66 | ||||
CLL150-150 | 150 | 265 | 415 | 78 | ||||
CLL150-200 | 200 | 315 | 515 | 92 | ||||
CLL150-250 | 250 | 365 | 615 | 105 | ||||
CLL150-300 | 300 | 415 | 715 | 118 | ||||
CLL200-50 | 200 | 50 | 193 | 243 | 245 | 200 | 150 | 83 |
CLL200-100 | 100 | 243 | 343 | 101 | ||||
CLL200-150 | 150 | 293 | 493 | 118 | ||||
CLL200-200 | 200 | 343 | 543 | 136 | ||||
CLL200-250 | 250 | 393 | 643 | 153 | ||||
CLL200-300 | 300 | 443 | 743 | 171 | ||||
CLL250-50 | 250 | 50 | 249 | 299 | 299 | 230 | 160 | 116 |
CLL250-100 | 100 | 299 | 399 | 140 | ||||
CLL250-150 | 150 | 349 | 499 | 163 | ||||
CLL250-200 | 200 | 399 | 599 | 187 | ||||
CLL250-250 | 250 | 449 | 699 | 210 | ||||
CLL250-300 | 300 | 499 | 799 | 234 | ||||
CLL320-50 | 320 | 50 | 295 | 345 | 330 | 250 | 180 | 173 |
CLL320-100 | 100 | 345 | 445 | 203 | ||||
CLL320-150 | 150 | 395 | 545 | 233 | ||||
CLL320-200 | 200 | 445 | 645 | 263 | ||||
CLL320-250 | 250 | 495 | 745 | 293 | ||||
CLL320-300 | 300 | 545 | 845 | 323 | ||||
CLL400-50 | 400 | 50 | 335 | 385 | 377 | 290 | 200 | 251 |
CLL400-100 | 100 | 385 | 485 | 289 | ||||
CLL400-150 | 150 | 435 | 585 | 327 | ||||
CLL400-200 | 200 | 485 | 685 | 365 | ||||
CLL400-250 | 250 | 535 | 785 | 403 | ||||
CLL400-300 | 300 | 585 | 885 | 441 | ||||
CLL500-50 | 500 | 50 | 375 | 425 | 426 | 320 | 200 | 367 |
CLL500-150 | 150 | 475 | 625 | 467 | ||||
CLL500-250 | 250 | 575 | 825 | 568 |
我公司可制造非標準千斤頂及各種規格油缸。歡迎來電咨詢15261003055
三、自鎖式千斤頂(自鎖千斤頂)使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時要考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時
產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均
衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺
釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
四、自鎖式千斤頂(自鎖千斤頂)注意事項
a)使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
b)在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
c)本機是用油為介質,要做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
d)新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r,每月要將油壓千斤頂空載往復運動2-3
購買千斤頂需提供:噸位:( )T;行程:( )mm
特殊可提供:本體高度:( )mm ;外徑:( )mm;法蘭形狀及大。海 )
