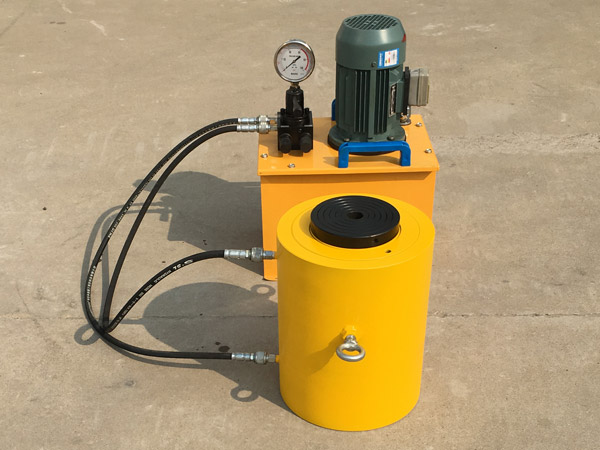

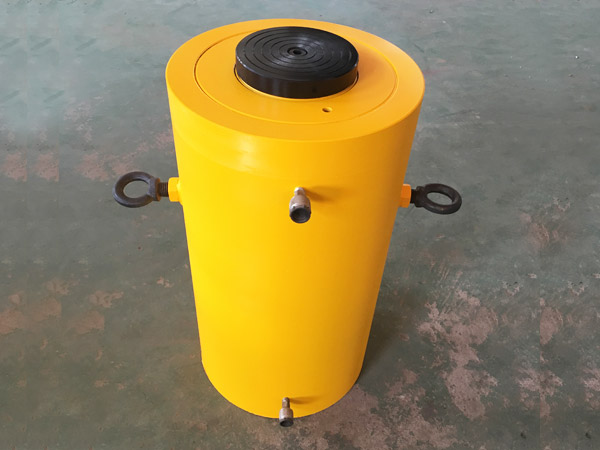

STQ電動液壓千斤頂:具有輸出力大、重量輕、遠距離操作的特點,配以本廠的超高壓油泵站,可實現頂、推、拉、擠壓等多種形式的作業,廣泛應用于交通、鐵路、橋梁、造船等各行各業,近年來又在基礎沉降試驗及靜力壓樁中得到了廣泛的應用。
電動液壓千斤頂?shù)幕緟?shù): 表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/p>
型號 | 同步頂型號 | 噸位T | 行程 B-A mm |
本體高度Amm |
伸展高度B mm |
油缸外徑mm | 活塞桿直徑mm | 油缸直徑mm | 重量kg | 壓力 |
STQ50-100 | TSTQ50-100 | 50 | 100 | 225 | 325 | 127 | 70 | 100 | 35 | 63MPA |
STQ50-160 | TSTQ50-160 | 160 | 285 | 445 | 39 | |||||
STQ50-200 | TSTQ50-200 | 200 | 325 | 525 | 46 | |||||
STQ50-300 | TSTQ50-300 | 300 | 425 | 725 | 48 | |||||
STQ50-500 | TSTQ50-500 | 500 | 625 | 1125 | 63 | |||||
STQ100-100 | TSTQ100-100 | 100 | 100 | 250 | 350 | 180 | 100 | 140 | 58 | 63MPA |
STQ100-160 | TSTQ100-160 | 160 | 310 | 470 | 63 | |||||
STQ100-200 | TSTQ100-200 | 200 | 350 | 550 | 78 | |||||
STQ100-300 | TSTQ100-300 | 300 | 450 | 750 | 96 | |||||
STQ100-500 | TSTQ100-500 | 500 | 650 | 1150 | 130 | |||||
STQ150-100 | TSTQ150-100 | 150 | 100 | 260 | 360 | 219 | 125 | 170 | 58 | 63MPA |
STQ150-160 | TSTQ150-160 | 160 | 320 | 480 | 69 | |||||
STQ150-200 | TSTQ150-200 | 200 | 360 | 560 | 86 | |||||
STQ150-300 | TSTQ150-300 | 300 | 460 | 760 | 103 | |||||
STQ150-500 | TSTQ150-500 | 500 | 660 | 1160 | 255 | |||||
STQ200-100 | TSTQ200-100 | 200 | 100 | 280 | 380 | 240 | 150 | 200 | 96 | 63MPA |
STQ200-160 | TSTQ200-160 | 160 | 340 | 500 | 103 | |||||
STQ200-200 | TSTQ200-200 | 200 | 380 | 580 | 116 | |||||
STQ200-300 | TSTQ200-300 | 300 | 480 | 780 | 161 | |||||
STQ200-500 | TSTQ200-500 | 500 | 680 | 1180 | 221 | |||||
STQ320-100 | TSTQ320-100 | 320 | 100 | 310 | 410 | 330 | 180 | 250 | 196 | 63MPA |
STQ320-160 | TSTQ320-160 | 160 | 370 | 530 | 240 | |||||
STQ320-200 | TSTQ320-200 | 200 | 410 | 610 | 258 | |||||
STQ320-300 | TSTQ320-300 | 300 | 510 | 810 | 311 | |||||
STQ320-500 | TSTQ320-500 | 500 | 710 | 1210 | 456 | |||||
STQ400-100 | TSTQ400-100 | 400 | 100 | 355 | 455 | 377 | 200 | 290 | 198 | 63MPA |
STQ400-160 | TSTQ400-160 | 160 | 415 | 575 | 231 | |||||
STQ400-200 | TSTQ400-200 | 200 | 460 | 660 | 264 | |||||
STQ400-300 | TSTQ400-300 | 300 | 555 | 855 | 367 | |||||
STQ400-500 | TSTQ400-500 | 500 | 755 | 1255 | 456 | |||||
STQ500-100 | TSTQ500-100 | 500 | 100 | 360 | 460 | 426 | 200 | 320 | 323 | 63MPA |
STQ500-160 | TSTQ500-160 | 160 | 420 | 580 | 330 | |||||
STQ500-200 | TSTQ500-200 | 200 | 460 | 660 | 420 | |||||
STQ500-300 | TSTQ500-300 | 300 | 560 | 860 | 581 | |||||
STQ500-500 | TSTQ500-500 | 500 | 760 | 1260 | 599 | |||||
STQ630-100 | TSTQ630-100 | 630 | 100 | 415 | 515 | 480 | 250 | 360 | 560 | 63MPA |
STQ630-160 | TSTQ630-160 | 160 | 475 | 635 | 633 | |||||
STQ630-200 | TSTQ630-200 | 200 | 515 | 715 | 696 | |||||
STQ630-300 | TSTQ630-300 | 300 | 615 | 915 | 898 | |||||
STQ630-500 | TSTQ630-500 | 500 | 815 | 1315 | 1250 | |||||
STQ800-100 | TSTQ800-100 | 800 | 100 | 488 | 588 | 530 | 300 | 400 | 896 | 63MPA |
STQ800-200 | TSTQ800-200 | 200 | 598 | 798 | 1040 | |||||
STQ800-300 | TSTQ800-300 | 300 | 698 | 998 | 1380 | |||||
STQ800-500 | TSTQ800-500 | 500 | 898 | 1398 | 1520 | |||||
STQ1000-100 | TSTQ1000-100 | 1000 | 100 | 530 | 630 | 600 | 360 | 500 | 1286 | 63MPA |
備注:可按客戶要求定制特殊規格的千斤頂
若要選擇噸位比較小的頂,可選擇 RCS薄型千斤頂
如要求大噸位大行程的頂,請選用 STQ超高壓電動液壓千斤頂
可選配液壓泵站為 :SYB-2S;DZB系列電動泵站
1 、 如需幾只千斤頂同時起重時請選用 TDYG型同步千斤頂
2 、 如需長時間支撐重物請選用 CLL自鎖式千斤頂
STQ電動液壓千斤頂使用方法:
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
