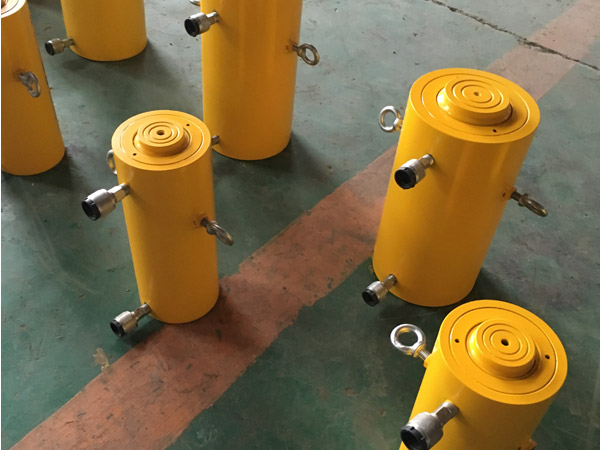

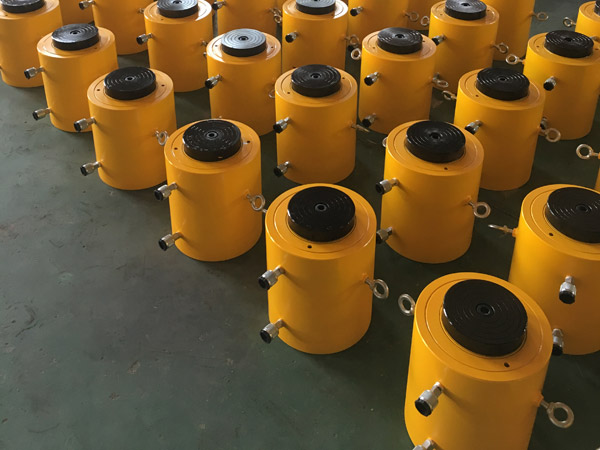

DYG電動液壓千斤頂:具有輸出力大、重量輕、遠距離操作的特點,配以本廠的超高壓油泵站,可實現(xiàn)頂、推、拉、擠壓等多種形式的作業(yè),廣泛應用于交通、鐵路、橋梁、造船等各行各業(yè),近年來又在基礎沉降試驗及靜力壓樁中得到了廣泛的應用。
二、電動液壓千斤頂的基本參數:表中參數可能因為改良而變更,恕不另行通知。
型號 | 同步頂型號 | 噸位T | 行程B-Amm | 本體高度Amm | 伸展高度Bmm | 油缸外徑mm | 活塞桿直徑mm | 油缸直徑mm | 壓力Mpa | 重量kg |
DYG50-125 | TDYG50-125 | 50 | 125 | 250 | 375 | 127 | 70 | 100 | 63 | 32 |
DYG50-160 | TDYG50-160 | 160 | 285 | 445 | 35 | |||||
DYG50-200 | TDYG50-200 | 200 | 325 | 525 | 43 | |||||
DYG100-125 | TDYG100-125 | 100 | 125 | 275 | 400 | 180 | 100 | 140 | 63 | 56 |
DYG100-160 | TDYG100-160 | 160 | 310 | 470 | 63 | |||||
DYG100-200 | TDYG100-200 | 200 | 350 | 550 | 78 | |||||
DYG150-160 | TDYG150-160 | 150 | 160 | 320 | 480 | 219 | 125 | 170 | 63 | 68 |
DYG150-200 | TDYG150-200 | 200 | 360 | 560 | 78 | |||||
DYG200-125 | TDYG200-125 | 200 | 125 | 310 | 435 | 240 | 150 | 200 | 63 | 112 |
DYG200-160 | TDYG200-160 | 160 | 340 | 500 | 118 | |||||
DYG200-200 | TDYG200-200 | 200 | 380 | 580 | 136 | |||||
DYG320-200 | TDYG320-200 | 320 | 200 | 410 | 610 | 330 | 180 | 250 | 63 | 235 |
DYG400-200 | TDYG400-200 | 400 | 200 | 460 | 660 | 377 | 200 | 290 | 63 | 265 |
DYG500-200 | TDYG500-200 | 500 | 200 | 460 | 660 | 426 | 200 | 320 | 63 | 430 |
DYG630-200 | TDYG630-200 | 630 | 200 | 515 | 715 | 480 | 250 | 360 | 63 | 690 |
DYG800-200 | TDYG800-200 | 800 | 200 | 598 | 798 | 530 | 300 | 400 | 63 | 940 |
DYG1000-200 | TDYG1000-200 | 1000 | 200 | 630 | 830 | 600 | 360 | 500 | 63 | 1200 |
DYG電動液壓千斤頂使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。

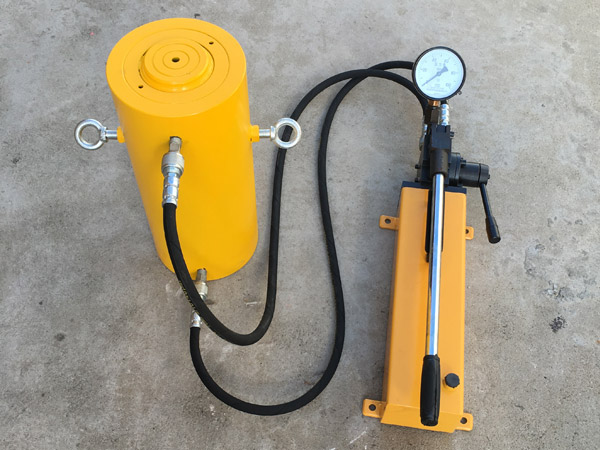

5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。
6、電動泵請參照電動使用說明書。
備注:可按客戶要求定制特殊規(guī)格的千斤頂
若要選擇噸位比較小的頂,可選擇 RCS薄型千斤頂
如要求大噸位大行程的頂,請選用 STQ超高壓電動液壓千斤頂
可選配液壓泵站為 :SYB-2S;DZB系列電動泵站
1 、 如需幾只千斤頂同時起重時請選用 TDYG型同步千斤頂
2 、 如需長時間支撐重物請選用 CLL自鎖式千斤頂
