一、STB系列手動液壓千斤頂?shù)挠猛?br />STB系列手動液壓千斤頂,體積更小,并可產生更大的工作能力,特別在空間位置狹窄的地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業,并發揮其無窮動力。
二、STB系列手動液壓千斤頂 基本參數: 表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/strong>
可按客戶要求定制特殊規格的千斤頂
型 號 | 起重量T | 行程B-A mm |
本體高度 Amm |
伸展高度 Bmm |
油缸外徑 mm |
油缸內 徑mm |
工作壓力 Mpa |
活塞外徑 mm |
STB5-6 | 5 | 6 | 33 | 39 | 60 | 32 | 63 | 27 |
STB5-20 | 20 | 46 | 66 | |||||
STB5-30 | 30 | 56 | 86 | |||||
STB10-11 | 10 | 11 | 43 | 54 | 70 | 45 | 40 | |
STB10-20 | 20 | 52 | 72 | |||||
STB10-30 | 30 | 62 | 92 | |||||
STB10-38 | 38 | 88 | 126 | |||||
STB20-11 | 20 | 11 | 52 | 63 | 95 | 63 | 55 | |
STB20-20 | 20 | 60 | 80 | |||||
STB20-30 | 30 | 70 | 100 | |||||
STB20-44 | 44 | 99 | 143 | |||||
STB30-13 | 30 | 13 | 59 | 72 | 104 | 80 | 65 | |
STB30-20 | 20 | 68 | 88 | |||||
STB30-30 | 30 | 78 | 108 | |||||
STB30-62 | 62 | 118 | 180 | |||||
STB50-16 | 50 | 16 | 67 | 83 | 138 | 100 | 80 | |
STB50-20 | 20 | 74 | 94 | |||||
STB50-30 | 30 | 84 | 114 | |||||
STB50-60 | 60 | 122 | 182 | |||||
STB75-16 | 75 | 16 | 80 | 96 | 159 | 125 | 90 | |
STB75-20 | 20 | 82 | 102 | |||||
STB75-30 | 30 | 92 | 122 | |||||
STB100-16 | 100 | 16 | 86 | 102 | 188 | 140 | 100 | |
STB100-30 | 30 | 100 | 130 | |||||
STB100-40 | 40 | 110 | 150 | |||||
STB100-57 | 57 | 141 | 198 | |||||
STB150-16 | 150 | 16 | 100 | 116 | 230 | 175 | 125 | |
STB150-30 | 30 | 114 | 144 | |||||
STB150-40 | 40 | 124 | 164 | |||||
STB200-16 | 200 | 16 | 135 | 151 | 245 | 200 | 150 | |
STB200-30 | 30 | 149 | 179 | |||||
STB200-40 | 40 | 159 | 199 | |||||
STB200-60 | 60 | 179 | 239 | |||||
STB200-80 | 80 | 199 | 279 |
我公司可制造非標準千斤頂及各種規格油缸。歡迎來電咨詢15261003055
三、STB系列手動液壓千斤頂 使用方法:
1、 使用前要檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c(diǎn),底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂。

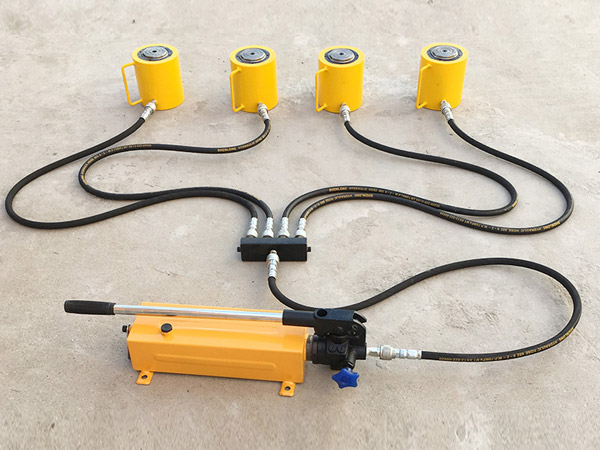

7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還要考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。

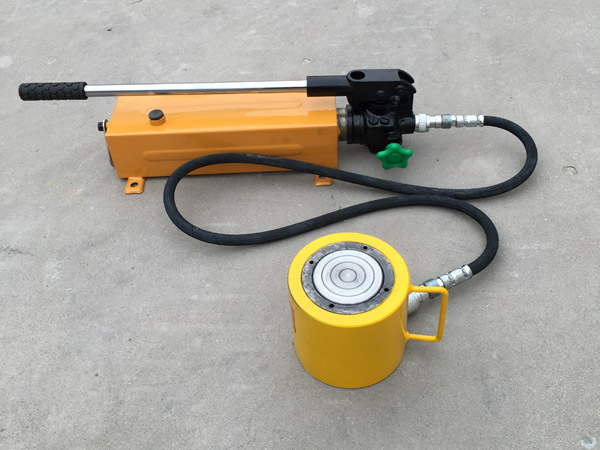

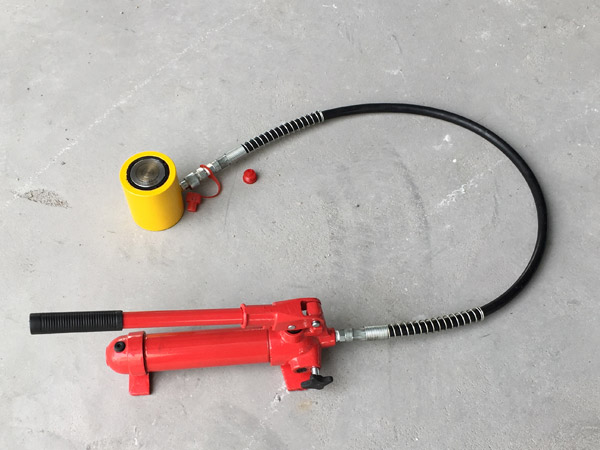

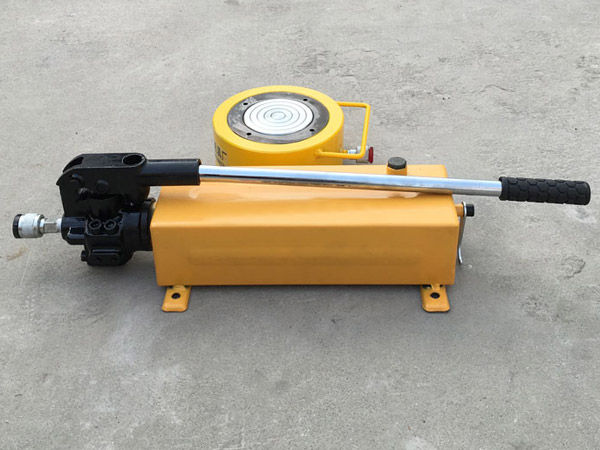

8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養。
四、STB系列手動液壓千斤頂 注意事項 :
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,要做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
購買千斤頂需提供:噸位:( )T;行程:( )mm
特殊可提供:本體高度:( )mm ;外徑:( )mm;法蘭形狀及大。海 )
